Didelio greičio nuolatinės srovės 12V variklis be šepetėlių

Didelio greičio nuolatinės srovės 12 V bešepetėlis variklis yra 42 mm skersmens, normaliai veikia esant DC 12 V, 24 V, 36 V, išėjimo galia yra 10-40 W (pritaikoma), įtampa 12 V, srovė be apkrovos yra 0. 3A, paleidimo srovė yra 12A, greitis be apkrovos yra 5000 aps./min. Įtampa 24V, tuščiosios eigos srovė 0,278A, paleidimo srovė 11,477A, ​​o tuščiosios eigos greitis 8000 aps./min. Variklis yra mažo tūrio, didelės spartos, galios tipo bešepetėlis vidinio rotoriaus variklis su įmontuota pavara. Jis naudoja retųjų žemių vidutinio stiprumo magnetinį rotorių ir 9-polių statoriaus ritę. Daugiausia naudojama buitiniuose prietaisuose, medicinos įrangoje, elektriniuose įrankiuose, komercinėje įrangoje, vandens siurbliuose, oro siurbliuose, ventiliatoriuose, kavos aparatuose, centrifugose, elektriniuose grąžtuose, spausdintuvuose, kopijuokliuose ir kt.; Pateikite pagalbinius tvarkykles, kodavimo įrenginius, pavarų dėžes ir kt., kviečiame pasiteirauti.

Įmonės akcentai

Apžvalga

Garantija	3 mėnesiai-1metai
Kilmės vieta	Šendženas, Kinija
Markės pavadinimas	Vshida
Modelis	VBL-4260
Naudojimas	Buitinė technika, medicininė įranga, elektriniai įrankiai, komercinė įranga, vandens siurbliai, oro siurbliai, ventiliatoriai, kavos aparatai, centrifugos, elektriniai grąžtai, spausdintuvai, kopijavimo aparatai ir kt.
Tipas	Mikro BLDC variklis
Svoris	TBD (skirtingas santykis, skirtingas svoris)
Komponentai	Įvairiapusė
Statyba	Nuolatinis magnetas
Komutavimas	Be šepetėlių
Apsaugos funkcija	Individualus (atsparus vandeniui, atsparus ugniai)
Efektyvumas	82 proc
Nominali įtampa	24 V
Nėra apkrovos greičio	7198 aps./min
Pakrovimo greitis	6229
Nėra apkrovos srovės	0.27
Paleidimo sukimo momentas	350 mN.m
produkto pavadinimas	BLDC variklis
Galia	10-40 W
Sukimosi kryptis	CW&CCW
Mokėjimo sąlygos	30 procentų avansas, 70 procentų likutis
Kritikuoti	IATF16949
Pritaikyta	Priimta

Prekės aprašymas

Įmonėje dirba nepriklausomi MTEP darbuotojai, kurie gali pritaikyti dizainą pagal jūsų poreikius. Ji turi didelių tyrimų ir plėtros galimybių ir vidutiniškai kas mėnesį gamina naujus variklius.



Produkto parametras

ĮTAMPA		BE APKROVOS		DIDŽIAUSIU EFEKTYVUMU				PRADŽIA
EKSPLOATACIJA DIAPAZONAS	NOMINALUS V	GREITIS r/min	DABARTINĖ A	GREITIS r/min	DABARTINĖ A	SUKIMO MOMENTAS mN.m	IŠVADA W	SUKIMO MOMENTAS mN.m	DABARTINĖ A
8-16	12	4273	0.302	3557	1.499	37.20	13.861	222.21	7.455
18-26	24	7062	0.245	6114	1.579	51.01	32.657	379.81	10.180

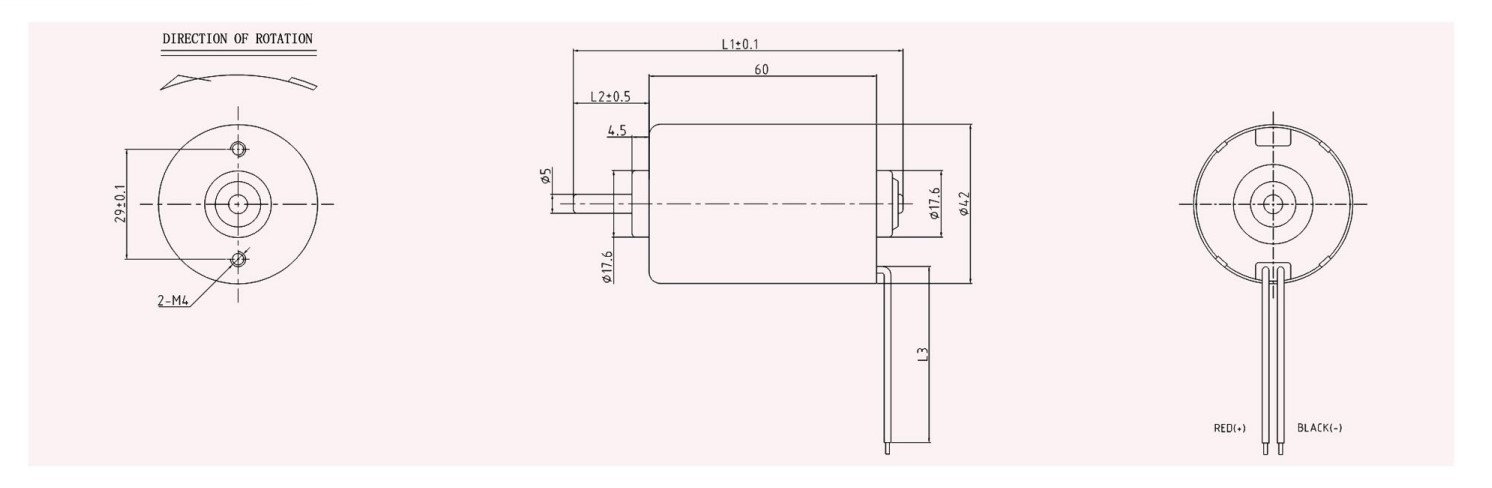

Variklio kontūras

Našumo kreivė

Aukščiau nurodytos variklio specifikacijos gali būti modifikuojamos ir pritaikomos pagal kliento poreikius. Jei turite kokių nors konkrečių reikalavimų, susisiekite su mumis, kad gautume pavyzdžius bandymams.

Produkto Aprašymas

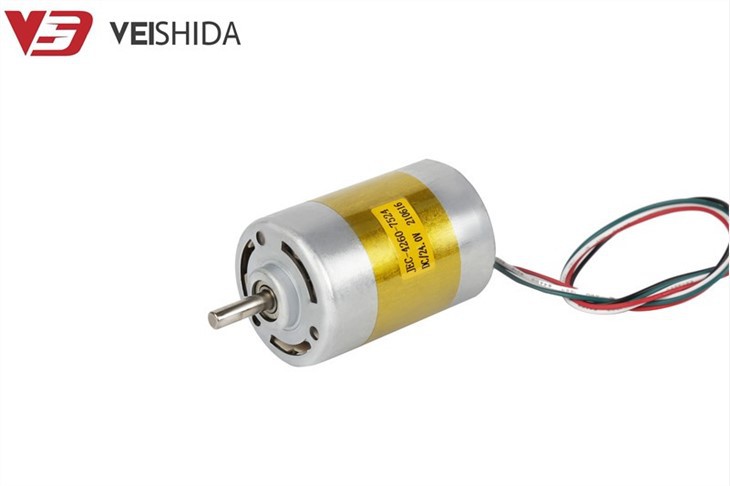

	100 procentų faktinis nuotraukos
Jis suvyniotas ant aukštos kokybės geležinės šerdies, pasižyminčios puikiu atsparumu temperatūrai gryna varine viela. Naudoja mažiau energijos ir turi mažesnę srovės varžą.		Padidinkite trintį, padidinkite transmisijos stabilumą ir palengvinkite sujungimą bei tvirtinimą, guoliai gaminami naudojant CNC apdirbimą.

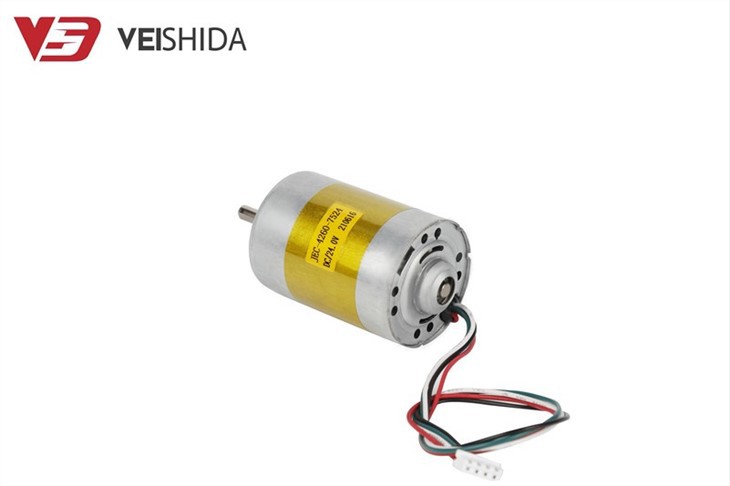

	100 procentų faktinis nuotraukos
Fiksuotas elektroninis rotorius, pasižymintis didesne šilumos išsklaida, geresniu suderinimu ir ilgesne eksploatavimo trukme, yra pagamintas iš kokybiškų žaliavų.		Variklio korpusui sukurti naudojamos aukštos kokybės žaliavos, turinčios didelį kietumą, atsparumą temperatūrai, mažą koroziją, mažą susidėvėjimą ir mažai rūdžių.

Variklio aprašymas

1. Naudojami rutuliniai guoliai, turintys mažą trintį, tvirtą alyvos sandariklį, didelę apkrovą, itin sklandžią pavarą, beveik jokio triukšmo, saugų naudojimą ir stabilų veikimą.
2. Variklio statoriaus apvija pagaminta iš varinės vielos, mažo šilumos generavimo, mažų nuostolių, ilgaamžiškumo, pagal laikrodžio rodyklę arba prieš laikrodžio rodyklę; palaikomas atvirkštinis sukimasis;
3. Greičio reguliavimo funkcija: reikalingas išorinis nuolatinės srovės greičio reguliatorius, o didelės spartos nuolatinės srovės 12 V variklis be šepetėlių gali realizuoti greičio reguliavimo funkciją
4. Puiki garantinio aptarnavimo sistema, garantuoja nemokamą nekokybiškų gaminių pakeitimą, be rūpesčių garantinį aptarnavimą ir techninę pagalbą klientams;
5. Laidų prijungimo režimas: raudonas: " pliusas "; juoda: "-"; geltona: FG signalo išvestis (išorinei įrangai variklio greičiui aptikti, dvi poros polinių magnetinių žiedų variklių išveda 6 kvadratinės bangos impulsus per apsisukimą); balta: teigiamas variklis Atbulinės eigos valdymas; mėlyna: greičio reguliavimas (greitis proporcingas įtampai)

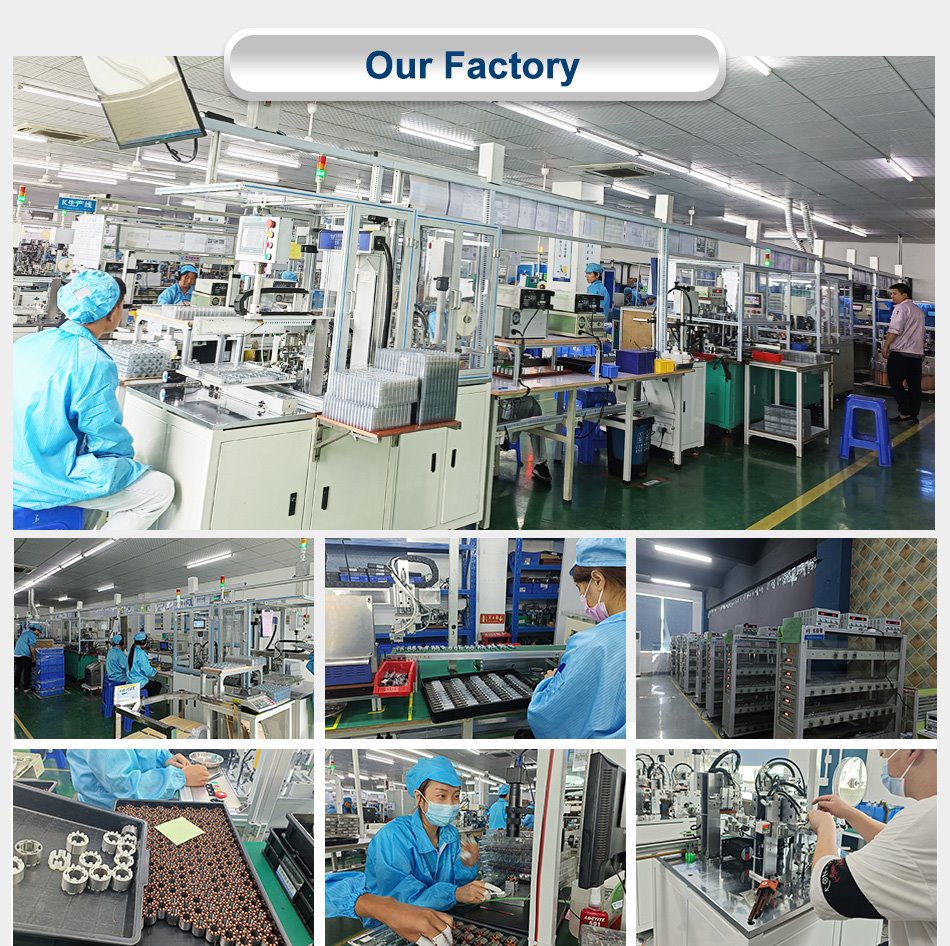

Įmonės stiprumas

„Vshida Micro Motor Company“ ne tik pažangiausias gamybos valdymo strategijas, bet ir naudoja pažangiausius įrankius gamybai, tyrimams ir plėtrai. turi akreditaciją pagal ISO 9001:2015 ir IATF 16949:2016 kokybės vadybos standartus. Dabartinė įmonės gamykla, kurios plotas yra daugiau nei 10, 000 kvadratinių metrų, daugiau nei 500 darbuotojų, daugiau nei 300 automatikos įrangos rinkinių, daugiau nei 40 surinkimo linijų, 30 MTEP darbuotojų ir kasdienė produkcija. apytiksliai 200,{15}} variklių, yra pritaikytas tiek dideliems užsakymams, tiek specifiniams klientų užklausoms.

​

Siekdami užtikrinti jūsų gaminių aukštą kokybę, visi varikliai atliko daugybę patikimumo bandymų, įskaitant triukšmo bandymus, atsparumo vandeniui bandymus, eksploatavimo trukmės bandymus, smūgio bandymus, laikymo bandymus, druskos purškimo bandymus ir kt. Įmonė turi automatinius gamybos įrankius, tokius kaip automatinis. apvijų staklės, automatinės statoriaus mašinos, automatinės litavimo mašinos ir kitos aukštųjų technologijų mašinos, kurios padidina gamybos efektyvumą.

​

Produkto sertifikatas

Iki šiol ji išlaikė keletą tarptautinių sertifikatų ir patentų sertifikatų, kad patenkintų klientų poreikius dėl skirtingų sertifikatų.​

Partneriai

​

Džiaugiamės galėdami dirbti su jumis kaip patikimu partneriu Kinijoje. Labai ilgą laiką buvome atsidavę mikro variklių tyrimams ir plėtrai, tiekdami didžiąją dalį savo klientų Europoje ir Amerikoje, kartu patenkindami didžiulę paklausą.

kodėl rinktis mus

Variklio taikymas

Mikro varikliai yra neįtikėtinai lankstūs ir gali būti suprojektuoti įvairiems pritaikymo scenarijams.

Susisiekite su mumis, jei turite kokių nors konkrečių reikalavimų.

​

Transporto pakavimas

​

Tinkamo dydžio kartoninės dėžutės su smūgius sugeriančiomis putomis viduje.

Jei jums reikia specialių pakavimo paslaugų, susisiekite su mumis iš anksto.

Apmokėjimas ir pristatymas

​

Didelio greičio nuolatinės srovės 12 V bešepetėlio variklio triukšmo ir vibracijos valdymo metodas

1.Guolių pasirinkimas
Jei BLDC variklio guolių sistema yra tinkamai suprojektuota, ji gali tarnauti daugiau nei 25 000 valandas. Skiriant deramą dėmesį guolių konstrukcijai naudojant aukštos kokybės rutulinius guolius, galima daugiau nei 100 kartų sumažinti guolio apkrovos intensyvumą, taip optimizuojant veikimą ir pailginant eksploatavimo laiką.

2.Magnetinė medžiaga
Bešepetėlių variklių vidinės pusiausvyros optimizavimą galima pagerinti rotoriuje naudojant specializuotas magnetines medžiagas, kurios užtikrina didesnį energijos tankį esant mažesniam formos koeficientui. NdFeB medžiagos naudojimas reiškia, kad rotoriaus mazgas gali būti mažesnis ir užtikrina optimalų vidinį balansą minimaliai vibracijai. Neodimio magnetai taip pat laikui bėgant neišmagnetina, todėl jie užtikrina pastovesnį veikimą ilgesnį laiką nei kitos medžiagos.

3.Mechaniškai apdorotos dalys
Vienas iš pagrindinių vibracijos mažinimo veiksnių yra variklio vidinių komponentų tikslumo gerinimas. Kai tipiški varikliai suprojektuoti naudojant štampuotas dalis, didelio tikslumo bešepetėliuose nuolatinės srovės varikliuose yra apdirbtų dalių. Varikliai yra išbandomi prieš pristatymą, siekiant užtikrinti, kad dalys būtų tinkamai sumontuotos ir optimaliai veiktų.
